Горизонтальный воздушный классификатор
Горизонтальный воздушный классификатор представляет собой воздушно-центробежный сепаратор принудительного типа, оснащенный горизонтальным ротором для подачи вторичного воздуха. Классификатор также оснащен питателем, ректификатором лопастного типа, вращающимся ротором и другими механизмами.
Технические параметры| Модель | WFJ -260 | WFJ -400 | WFJ -600 | WFJ -800 | WFJ -1000 | WFJ -1500 |
| Размер частиц (μ м ) | 2-15 | 2-15 | 2-15 | 2-15 | 2-15 | 2-15 |
| Производительность ( кг / ч ) | 50-200 | 300-1000 | 500-1500 | 1000-3000 | 2000-6000 | 6000-8000 |
| Мощность ротора ( кВт ) | 3 , 0 | 5 , 5 | 7 , 5 | 11×3 | 15×3 | 15×6 |
| Поток воздуха ( м 3 / ч ) | 600 | 2100 | 5000 | 7500 | 9000 | 15000 |
| Расход воздуха (м3/мин/МПа) | 1 , 25/0 , 7 | 1 , 8/0 , 7 | 2 , 5/0 , 7 | 4 , 5/0 , 7 | 6/0 , 7 | 10/0 , 7 |
Принцип работы
Материалы подаются через верхний бак и просеиваются с помощью первичного воздуха, поступающего извне. Частицы полностью рассеиваются и поднимаются к зоне сортировки. На частицы одновременно воздействуют центробежная сила и центростремительная сила. Когда центробежная сила больше центростремительной, крупные частицы с размером больше диаметра классификации постепенно вытесняются в сторону стенки резервуара. Направляющая лопатка превращает внешний вторичный воздух в равномерный закрученный поток, который отделяет мелкие частицы от крупных. После этого крупные частицы выгружаются через нижнее отверстие, а частицы, размер которых меньше диаметра классификации, вместе с воздухом перемещаются в циклонный сепаратор и коллектор. Очищенный воздух выпускается через вытяжной вентилятор.
Наши воздушные классификаторы в горизонтальном исполнении могут быть установлены вместе со струйными, планетарными, шаровыми, роликовыми, вибрационными и другими видами мельниц, образуя, таким образом, замкнутую систему. Основными преимуществами данного сортировочного оборудования являются высокая эффективность и узкий диапазон размеров частиц, который позволяет получить сверхтонкий готовый продукт, 97% частиц которого будут иметь размер менее 5 мкм. Ротор производится из износостойких материалов и отличается долгим сроком службы.

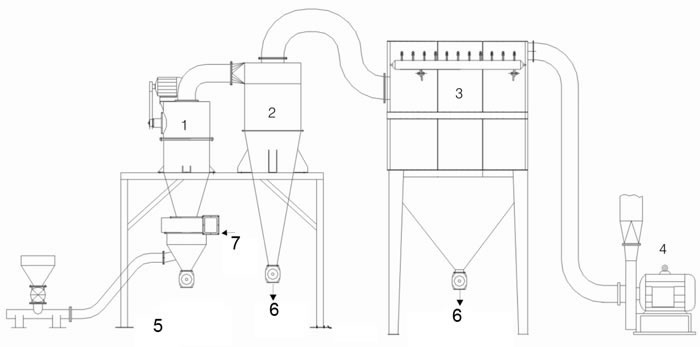

Технологическая схема горизонтального воздушного классификатора серии WFJ
1. Горизонтальный воздушный классификатор серии WFJ
2. Циклонный сепаратор
3. Пылеуловитель
4. Вытяжной вентилятор
5. Крупные частицы
6. Готовый продукт
7. Воздух
